HDMI, VGA, DVI, DP 인터페이스 정보 모니터에 대한 지식, 가장 포괄적이고 역사상 비교 분석을 이해하기 가장 쉽다!
Jul 26, 2019
메시지를 남겨주세요
현재 디스플레이의 인터페이스에는 DP HDMI VGA DVI 가 있으며 이러한 인터페이스의 모양도 다릅니다. 호스트를 구입할 때 일반적으로 호스트의 그래픽 인터페이스가 모니터 인터페이스와 일치하는지 고려해야합니다. 예를 들어, 그래픽 카드 인터페이스가 HDMI + DP이고 모니터에 VGA 인터페이스 만있는 경우 어색합니다. 현재 공개 버전의 그래픽 카드에는 HDMI 및 DP 인터페이스가 있지만 일반 그래픽 카드 제조업체는 그래픽 카드에 DVI 인터페이스를 추가하지만 새로 구매 한 디스플레이 인터페이스에도이 세 가지 인터페이스가 있습니다. VGA는 현재 제거되었습니다. VGA가 아날로그 신호를 전송하기 때문입니다. 다른 모양 외에도 이러한 인터페이스의 큰 차이점은 무엇입니까? 현재 MSL-force는 다양한 인터페이스에 대한 이해를 돕기 위해 HDMI, VGA, DVI, DP 인터페이스 지식을 공유합니다. (관련 홈페이지에서 DP와 HDMI의 소개 및 비교에 대한 다른 기사가 있습니다.)
인터페이스 성능의 관점에서 인터페이스의 성능은 DP> HDMI> DVI> VGA입니다.
모니터 인터페이스 :
1 위 DP
DP, DisplayPort는 컴퓨터와 모니터 또는 컴퓨터와 홈 시어터에 연결할 수있는 고화질 디지털 모니터 인터페이스 표준입니다. DP 인터페이스는 오디오 및 비디오 전송 측면에서 더 강력한 HDMI의 향상된 버전으로 이해 될 수 있습니다. 현재 상황에서 DP와 HDMI의 성능에는 큰 차이가 없습니다. 3840 * 2160 해상도 (4K)를 사용하는 경우 HDMI는 대역폭이 부족하여 30 프레임 만 전송할 수 있으며 DP에는 아무런 문제가 없습니다. VESA (Video Electronics Standards Association)는 2006 년 5 월 1-0 버전의 표준을 확인하고 반년 후에 1 판과 1 판으로 업그레이드하여 HDCP를 지원합니다. 2 : 0 버전도 올해에 출시 될 예정입니다. HDMI로서 UDI의 경쟁사 및 잠재적 인 DVI의 후속 제품을 통해 DisplayPort는 AMD, Intel, NVIDIA, Dell, HP, Lenovo, Philips, Samsung과 같은 업계 거대 기업의 지원을 받아 무료로 사용할 수 있습니다.
2 위 HDMI

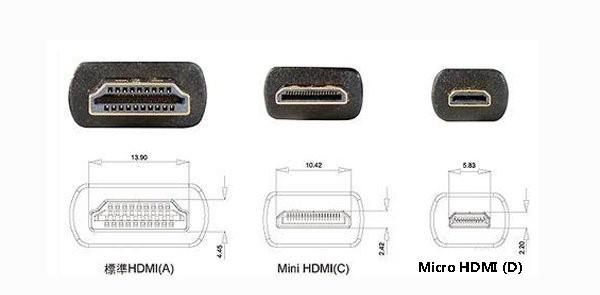

HDMI는 오디오 신호뿐만 아니라 고화질 그래픽 신호를 전송할 수 있습니다. 일반적으로 가정은 TV를 수신하고 강력한 간섭 방지 기능을 제공합니다. HDMI 인터페이스는 디지털 신호도 전송하므로 비디오 품질과 DVI 인터페이스 전송의 효과는 기본적으로 동일합니다. 8k 60Hz 및 4k 120Hz를 지원하는 현재 가장 높은 HDMI2.1 표준으로, 해상도는 최대 10K에 도달 할 수 있습니다. 또한 높은 동적 범위 HDR을 지원하고 대역폭을 48Gbps로 증가시킵니다. 모니터에 모니터 기능과 오디오 시스템이있는 경우 HDMI 인터페이스는 컴퓨터 비디오 및 오디오 신호를 동시에 모니터로 전송할 수 있습니다. HDMI에는 세 가지 인터페이스가 있습니다. 주로 장비의 요구를 고려합니다. 디지털 카메라가 작고 작은 인터페이스가 필요한 경우 마이크로 HDMI를 사용하십시오.
3 호 DVI

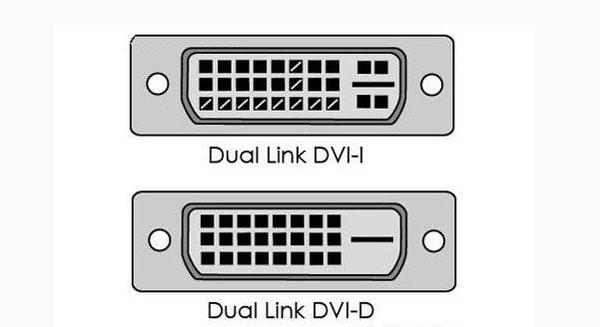

DVI 인터페이스에는 다음 그림과 같이 25 핀과 29 핀의 두 가지 표준이 있습니다. 직관적으로 두 인터페이스 사이에는 차이가 없습니다. DVI는 고선명 인터페이스이지만 오디오가 없습니다. 즉, DVI 비디오 배선은 그림 그래픽 신호 만 전송하지만 오디오 신호는 전송하지 않습니다. DVI 인터페이스는 고해상도 비디오 신호를 전송할 수있는 디지털 신호를 전송합니다. DVI는 변환없이 컴퓨터 그래픽 카드 및 모니터에 연결되므로 신호 손실이 없습니다. 그러나 DVI 인터페이스에는 많은 단점이 있습니다. 원래 PC 측용으로 설계 되었기 때문에 TV와의 호환성이 열악한 시뮬레이션을 지원하고 8 비트 RGB 신호 전송 및 호환성 고려 사항 만 지원하기 위해 많은 핀을 예약했습니다. 이 장치로 인해 인터페이스가 부피가 커집니다. 현재 더 나은 DVI 인터페이스는 2K 이미지를 전송할 수 있지만 기본적으로 한계입니다.

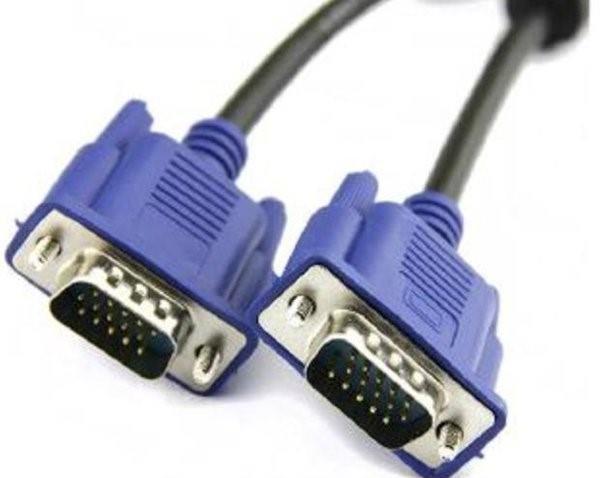

NO.4 VGA
VGA는 주류에 의해 제거 된 아날로그 신호입니다. 그렇기 때문에 최신 그래픽 카드에서 다른 세 가지 인터페이스는 볼 수 있지만 VGA 인터페이스는 볼 수 없습니다. DVI, HDMI 및 DP는 현재 주류 인 디지털 신호입니다. VGA의 15 비트 비디오 인터페이스는 주로 구식 모니터에 구식 컴퓨터 출력에 사용되므로 HDMI 인터페이스 나 VGA 인터페이스 어댑터에 대한 기타 인터페이스를 사용하는 경우가 많습니다. VGA 출력과 아날로그 신호 전송은 컴퓨터 그래픽 카드가 디지털 신호를 생성한다는 것을 알고 모니터는 디지털 신호도 사용합니다. 따라서 VGA 비디오 인터페이스를 사용하는 것은 디지털-아날로그 변환 및 단일 모듈로 변환을 수행하는 것과 같습니다. 신호 손실, 디스플레이가 더 흐려집니다.

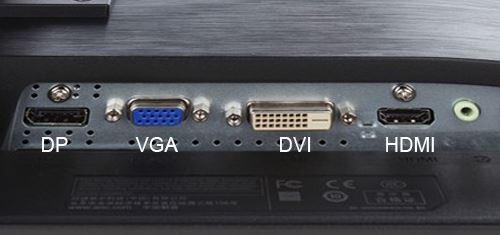

이제 모니터 인터페이스는 일반적으로 DP HDMI VGA DVI 4 가지이며, 그 중 VGA는 제거 된 인터페이스이지만 일부 저가형 모니터에도이 인터페이스가 있습니다. 대부분의 모니터는 VGA + DVI 듀얼 인터페이스 이며 VGA + HDMI 듀얼 인터페이스도 있습니다. DP 인터페이스는 일부 고급 모니터에서만 볼 수 있습니다.
따라서 인생의 다른 장치는 다른 인터페이스 연결을 사용해야합니다. 가정의 디스플레이는 구식이기 때문에 DP-DVI 또는 DP-HDMI 또는 DP-VGA 또는 BIG DP-MINI DP 변환 라인을 종종 사용합니다. MSL-force는 위에서 언급 한 요구를 충족시키기 위해 다음과 같은 강도와 고품질 제품을 권장합니다.
NO.1 DisplayPort-DVI DP-DVI 활성 어댑터 변환기 케이블-PC 용 활성 DP-DVI M / F 케이블 -4K 4096x2160- 검정
이 항목은 ATI 아이피 니티 기술입니다. 화면 정보를 복제하거나 다중 모니터 출력으로 확장 할 수 있습니다.
이 항목을 사용하여 디스플레이 포트 (DP)가있는 PC를 DVI 인터페이스가있는 디지털 디스플레이에 연결할 수 있습니다.
적극적으로 신호를 변환하고 DVI 모니터 또는 TV에 연결할 수 있습니다.
액티브 DP-DVI 4K 어댑터
인터페이스 : 1x 20pin Male DisplayPort V1.2 포트
1x DVI 암 포트
HDTV 해상도 지원 : 480i, 576i, 480p, 576p, 1080i, 1080p @ 60Hz 및 3840x2160 @ 30Hz
PS171 칩셋으로 외부 전원 공급 장치 없음
ATI HD5 시리즈 이상 그래픽 카드 필요
최대 10.8Gbps 대역폭 지원
멀티 스크린 디스플레이를 지원하는 AMD / ATI 아이피 니티 광역 기술 지원
최대 6 개의 ATI 아이피 니티 화면 디스플레이 지원
EDID 자동 인식, 1920 x 1080, 1920 x 1200의 고해상도 해상도 지원
최대 (3840 × 2160) 해상도 출력 물리적; 4K * 2K 30HZ
간편한 PLUG & PLAY 설치-드라이버 나 소프트웨어 설치가 필요하지 않습니다!
케이블 길이 : 15cm
패키지 포함 :
1 x 액티브 DP-DVI 어댑터

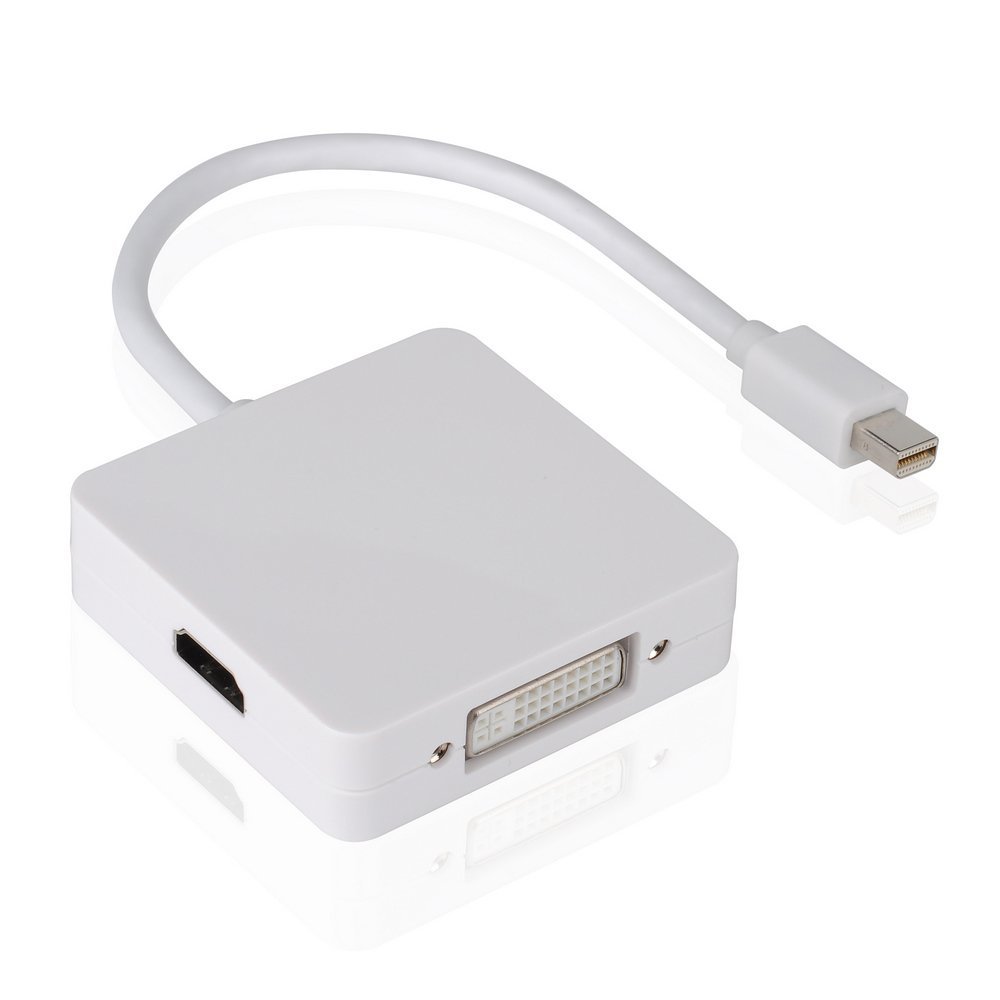

VGA DVI 케이블 어댑터에 NO.2 3in1 미니 디스플레이 포트 Dp
휴대용 어댑터는 DisplayPort가 장착 된 랩탑 또는 데스크탑을 HDMI / DVI / VGA 장치를 사용하여 HDTV, 모니터 또는 프로젝터에 연결합니다.
높은 전송
HDMI 장치를 통한 비디오 스트리밍 또는 게임을 위해 컴퓨터에서 HDTV 디스플레이로 오디오 및 비디오를 정의합니다.
확장 데스크탑 또는 미러 디스플레이 모니터 연결 및 구성 HD 장치, DVI 및 비 압축 디지털 7.1,5.1 또는 2 오디오 채널의 경우 VGA / 4K (UHD)의 경우 최대 2048x1152 60HZ의 비디오 해상도를 지원합니다 (DVI 또는 VGA를 통한 오디오 출력 없음) ).
사양:
제품 이름 HDMI, DVI를위한 4K 30 / 60HZ를 가진 HDMI + VGA + DVI 접합기에 소형 DP
인터페이스 1xmini DP, 1xHDMI, 1xDVI, 1xVGA
컬러 화이트
크기 85x46x17 mm
케이블 길이 200 mm
무게 56g
호환 장치 miniDP 및 Thunderbolt 소스 장치에 DP ++ (Dual-Mode) 만 지원
작동 전압 5V1A
HDCP HDCP1.4
보증 5 년

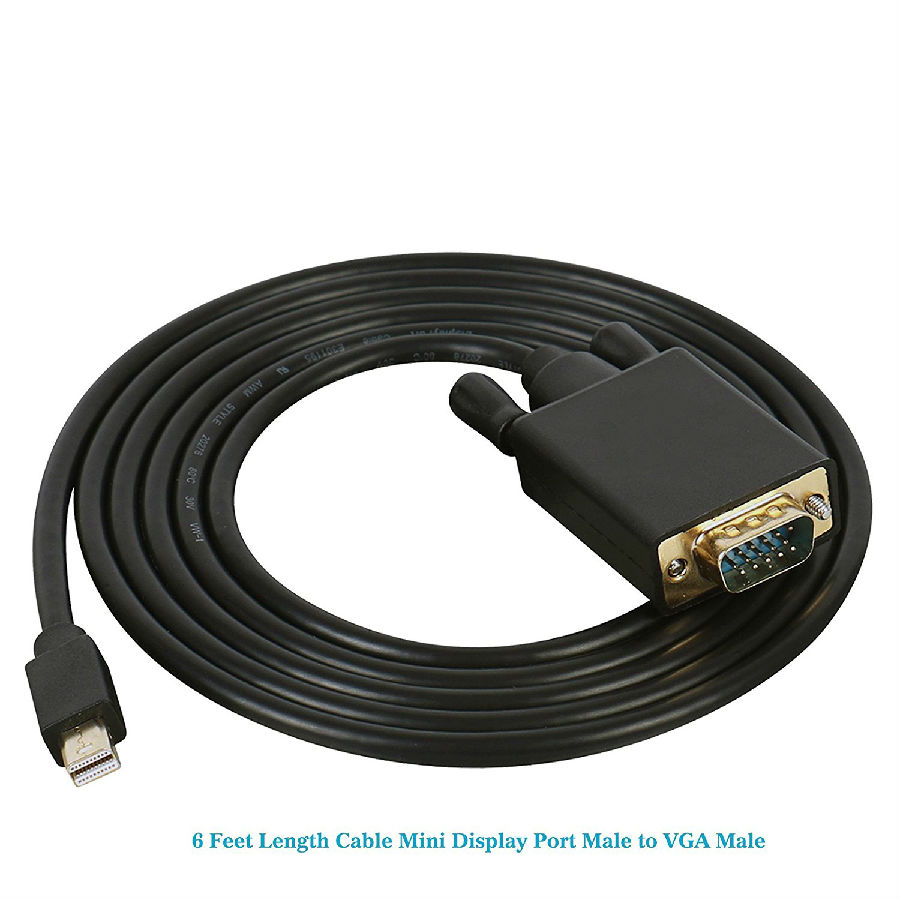

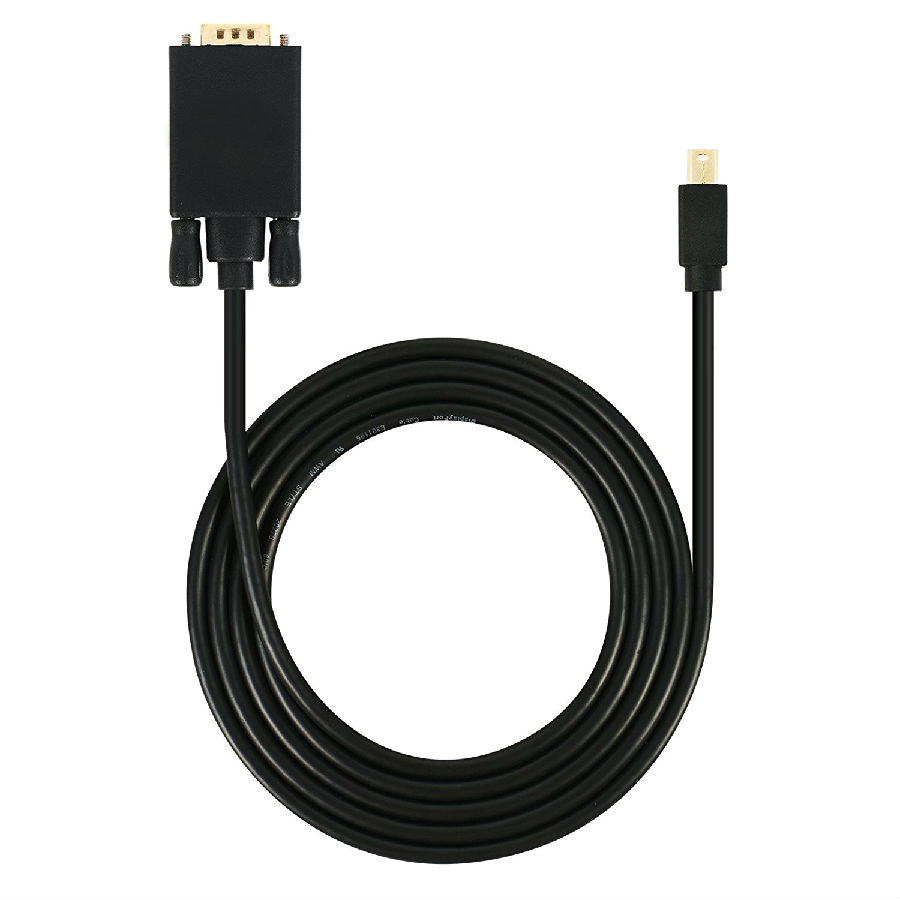

No.3 미니 디스플레이 포트-VGA 어댑터 1.8m
이 케이블은 랩탑 컨텐츠를 VGA 호환 HDTV 또는 프로젝터에 미러링하는 데 사용됩니다.
미니 디스플레이 코드 입력, Mac Book, Mac Book Pro 또는 Mac Book Air를 연결하십시오.
VGA 출력은 VGA 장치를 연결합니다.
사양:
입력 신호 : 미니 디스플레이 포트 1.1a
출력 비디오 : VGA
입력 : 미니 디스플레이 포트 수 20 핀
호환 가능한 모드 :
2011 년 이후 썬더 볼트 포트가있는 Mac Book Air, Mac Book Pro, iMac 및 Mac mini가 모두 지원됩니다.
Mac Book Air, Mac Book Pro, iMac 및 Mac mini 또는 미니 디스플레이 포트가있는 PC도 지원됩니다.
사용하는 방법:
이 제품은 사용하기 쉽고 플러그 앤 플레이 만 가능합니다. 물론 VGA 케이블을 준비하여 연결하십시오.
Mac에 다음 두 종류의 포트 중 하나가 있는지 확인해야합니다.
미니 디스플레이 포트
벼락
